原理：磁浮球液位计主要由磁浮球、传感器、变送器三部分组成。当磁浮球随液位变化、沿导管而上下浮动时、浮球内的磁钢吸合传感器内相应位置上的干簧管，使传感器的总电阻（或电压）发生变化，再由变送器将变化后的电阻（或电压）信号转换成4-20mA的电流信号输出，实现对液（界）面位置信号的检测、传送与报警控制。

产品特点：

1、结构简单、稳定可靠、重复性好；

2、不受被测介质物理和化学状态的影响。如：导电率、介电常数、泡沫、压力、温度、蒸发、沸腾、气泡的影响；

3、选用不同材料，能用于各种强弱腐蚀、易燃易爆、毒性、强放射性、污浊的介质环境；

4、液面测量或两种不同密度介质的界面测量；

5、防爆结构设计，适合爆炸性环境使用。

6、二线制4-20mA电流输出，可带0.56"LED数码显示，便于夜间远距离观测。

7、测量范围大，不受贮槽高度的限制。

8、提供特殊应用设计。

技术参数：

▲测量范围：200~6000mm（大于6m特殊订货）

▲分辨率：10mm(常用）、5mm、20mm选择

▲输出信号：4-20mA（二线制）线性电阻，200Ω/m（1/2"、3/8"螺纹安装方式）

▲负载电阻：500Ω（24VDC供电且不带指示表头时）

▲传送距离：＞1000m

▲工作电源：16-30VDC

▲介质密度：≥0.5g/cm3(＜0.5g/cm3可特殊订货)

▲公称压力：PN2.5~PN160（×0.1MPa）(特殊可达PN320）

▲工作温度：-40~80℃、≤120℃、≤150℃分段

▲浮子直径：Φ24~Φ120（生产商按压力、密度确定）

▲安装法兰：DN40~DN150/RF/PL(HG/T20592-2009)(亦可按用户要求生产）

2"螺纹（向下安装型）

1/2"螺纹（向上安装型、电阻信号输出）

3/8"螺纹（向上安装型、电阻信号输出）

▲安装不垂直度：≤±25℃

▲电气接口：M20×1.5内螺纹（其他接口需注明）

▲三线屏蔽电缆（螺纹向上安装型）

▲防护等级：IP65

▲防爆等级：ExiaII CT6Ga、ExdII CT6Gb

选型的注意事项：

1.液体比重不同时，浮球的动作位置将会有所变动，一般SG比水小时，浮球浸在液体中部分将相对增多。

2.不锈钢浮球开关产品参考比重以水（SG=1）所以使用时在选用浮球时须考虑液位的比重，一定大于浮球规格所标示，否则,浮球开关无法浮起。

3.粘度高但不会干涸的液体，一般应选用外径较大的不锈钢浮球。

4.压力：塑胶类浮球耐压*大5kg/cm2，SUS浮球耐压*大20kg/cm2。

5.请依照被测物之使用温度、压力、比重、耐酸碱等特性，适合的不锈钢浮球。

安装注意事项：

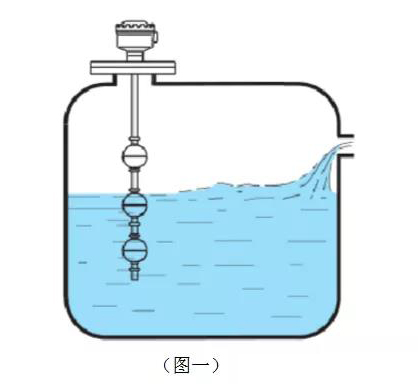

1)安装位置应远离进水口，否则开关会因进水口的波动大而造成误动作（见图一）

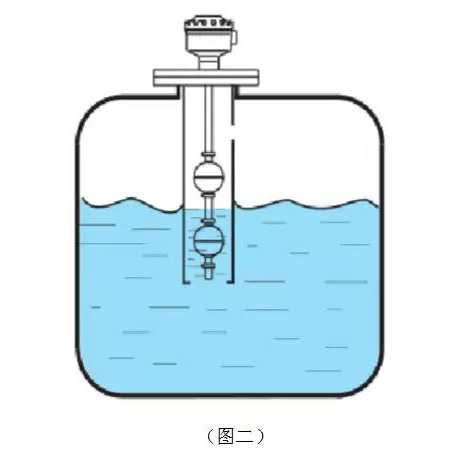

2)若开关安装于搅拌区域，可装置防波管或防波挡板（见图二）。

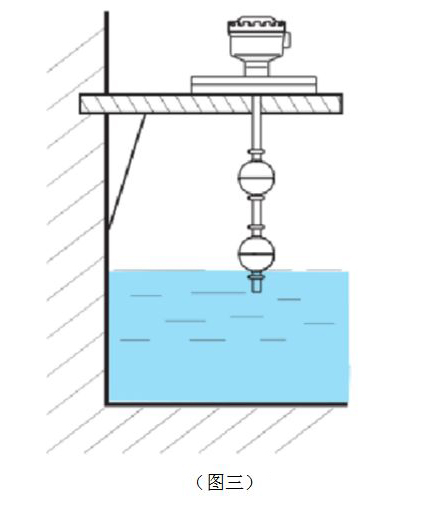

3)开关装置于混凝土池壁，可加装L型角钢支架（见图三）。

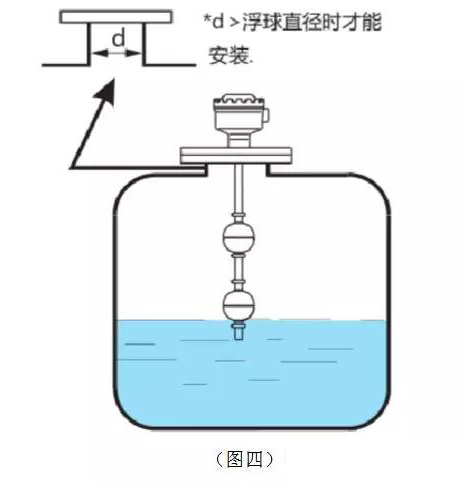

4)选择管径大于浮球直径的法兰连接管（见图四）。
