自来水计量表如何安装

发布时间：2021-09-10 08:00:29  点击次数：1756次
安装场所的选择
为了使自来水计量表工作稳定可靠，在选择安装地点时应注意以下几方面的要求：
1. 尽量避开铁磁性物体及具有强电磁场的设备(大电机、大变压器等)，以免磁场影响传感器的工作磁场和流量信号。
2. 应尽量安装在干燥通风之处，避免日晒雨淋，环境温度应在-20～＋60℃，相对湿度小于85%。
3. 流量计周围应有充裕的空间，便于安装和维护。

安装建议

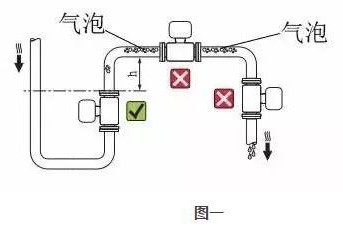

1.确保满管安装
自来水计量表测量管必须满管状态，不能出现非满管状态。  如管道存在非满管或是出口有放空状态，传感器应安装在一根虹吸管上 。

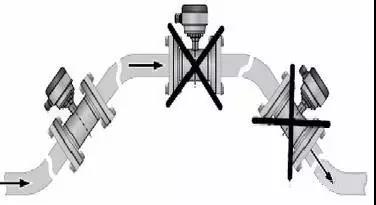

避免安装在向下的管道上游

避免在管道*高点，易集聚气泡

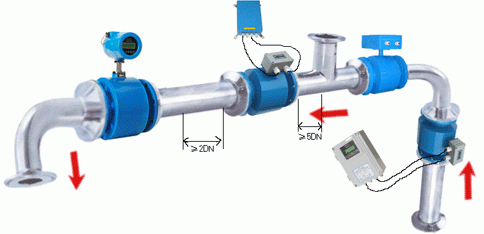

2.水平和垂直安装
传感器可以水平和垂直安装，但是应该确保避免沉积物和气泡对测量电*的影响，电*轴向保持水平为好。在水平管道上安装时，两个测量电*不应在管道的正上方和正下方。垂直安装时，流体应自下而上流动。
入口直管段管道应大于5D，出口直管段管道应大于2D。有具体安装要求的应根据自来水计量表说明书进行安装。 插入式进口直管段应≥ 20 D ， 出口直管段≥7D(D为传感器公称口径）。
水平管道安装
垂直管道安装

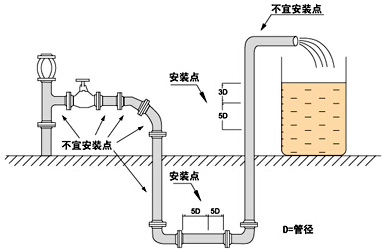

3.出口为放空时的安装
当出口为放空状态时，传感器不应安装在管道放空之处，应安装在较低处。传感器安装在管道下方处时，应保证传感器内被液体充满，不能出现空管状态。

4.串联安装和平行安装
如果有几个传感器需要按顺序串联在同一管道上，每个传感器之间的距离至少应为2个传感器的长度。
如果两个以上的传感器彼此并行安装，传感器的距离必须大于1m。

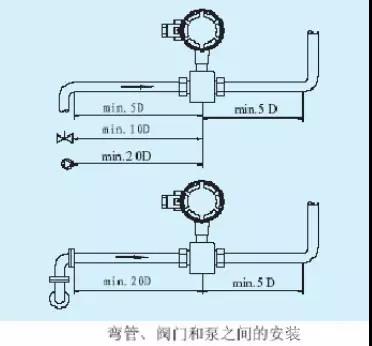

5.弯管、阀门和泵之间的安装
为保证测量的稳定性，应在传感器的前后设置直管段，其长度由下图给出。如做不到则应采用稳流器或减小测量点的截面积。

为避免负压，传感器不能安装在泵的进水口，而应安装在泵的出水口。

6.安装加旁通管道
在安装流量计的管道应该有可切断管道内介质的阀门，方便日常维修、维护。工艺不容许流量中断时。可在安装流量计的管道上加旁通管道。

7.按标定方向安装
流量计传感器有明确的流量标示时，应按标定方向安装。

8.进线口，线缆及穿线管
流量计进线口，线缆及穿线管应有向下的弯曲，并在*低处开口，以免进水，造成短路。

9.焊接法兰
流量计安装时，应先将法兰焊接好，再安装流量计，不能直接带流量计传感器直接焊接法兰，以免焊渣将内衬烧坏。

10.转换器和传感器之间距离
转换器和传感器之间的信号线不能大于50m，且信号线必须用镀锌管套穿。

11.传感器的接地措施
传感器产生的流量信号非常小，在满量程时也只有几个毫伏，所以传感器接地应良好。自来水计量表的接地要求有两个方面：
从自来水计量表的工作原理和流量感应信号电流的回路来分析,传感器和转换器的接地端必须与被测介质同电位。
接地，以大地为零电位，减少外界干扰。
一般情况下,工艺管道都是金属管，本身都是接地的,这点要求很容易满足。但是在外界电磁场干扰较大的情况下，自来水计量表应另行设置接地装置，接地线采用截面大于5mm2的多股铜线,传感器的接地线绝不能接在电机或其它设备的公共地线上,以避免漏电流的影响。接地电阻应小于10Ω。

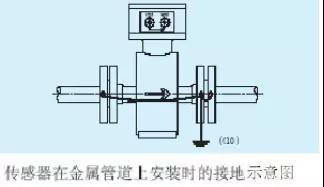

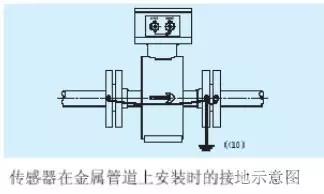

传感器在金属管道上安装(金属管道内壁没有绝缘涂层)，按下图接地。

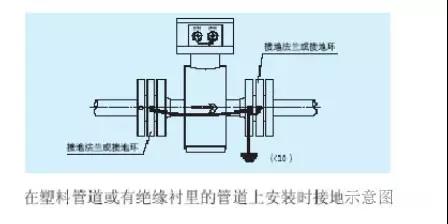

传感器在塑料管道上或在有绝缘衬里的管道上安装,传感器的两端应安装接地环、或接地法兰、或带有接地电*的短管,按下图接地。
使管内流动的被测介质与大地短路,具有零电位，否则，自来水计量表无法正常工作。
