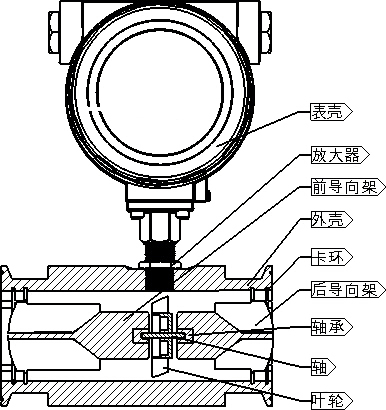

精品1卡2卡3卡4卡的结构
根据上述精品1卡2卡3卡4卡原理，这种流量计的结构可分以下几个部分：
1.涡轮
涡轮又称叶轮，大多由导磁不锈钢材料制成，有直板叶片、螺旋叶片等多种，可用嵌有许多导磁体的多孔护罩环来增加一定数量叶片涡轮旋转的频率。涡轮由轴承支撑，与壳体同轴，其叶片数量视口径大小而定。叶轮几何形状及尺寸对传感器能有较大影响，要根据流体性质、流量范围、使用要求等设计。叶轮的动平衡很重要，直接影响仪表性能和使用寿命。

2.轴与轴承
用于支撑叶轮旋转，需要有足够的刚度、强度和硬度、耐磨性、耐腐蚀性等。它决定着传感器的可靠性和使用期限。传感器实效通常是由轴与轴承引起的，因此起结构及材料的选用和维护非常重要。

3.整流器
也叫导向体，在流量计进出口装有导向体，对流体起导向整流以及支撑叶轮的作用。通常选用不导磁材料制成。

4.信号检测传感器
传感器的主要作用是把转动的信号转换为电信号。国内常用变磁阻式，输出信号有效值在10mV以上，配放大器可输出伏级信号。

5.壳体
壳体起到承受被测流体的压力、固定安装检测部件、连接管道的作用。壳体采用不导磁材料制成。

6.显示器
显示器为精品1卡2卡3卡4卡接受输出信号的装置。在流量计运行的过程中，瞬时流量、累计流量、仪表系数都可以在显示器向显示出来。
